Cascarones UML para patrones de diseño



Hasta hace poco descubrí que la herramienta de código abierto StarUML para edición de diagramas UML, tenía una opción tipo wizard para generar cascarones de los patrones de diseño más conocidos.

1. Clic derecho en el diagrama - > Apply Pattern...


2. En la siguiente ventana aparecen dos grupos de patrones: EJB y los clásicos GoF ("Gang of Four"). Elegimos el que deseamos:

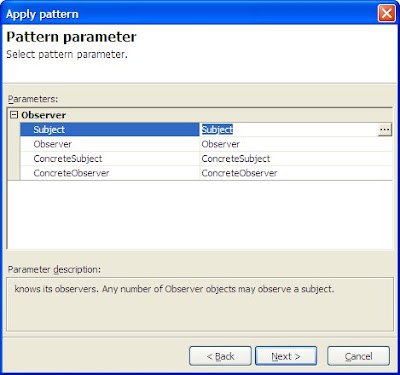

3. En la ventana de parámetros podemos cambiar el nombre de las clases que forman el patrón o incluso escoger clases que ya existen en nuestro proyecto.

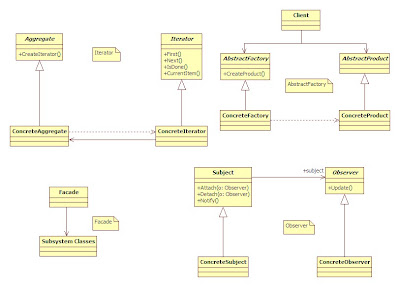

En este ejemplo agregue 4 patrones de diseño de esta forma al diagrama.
